German Rexroth/Rexroth Pr4-3X/3.15-500Ra01M01 Piston Pump Vane Pump

描述

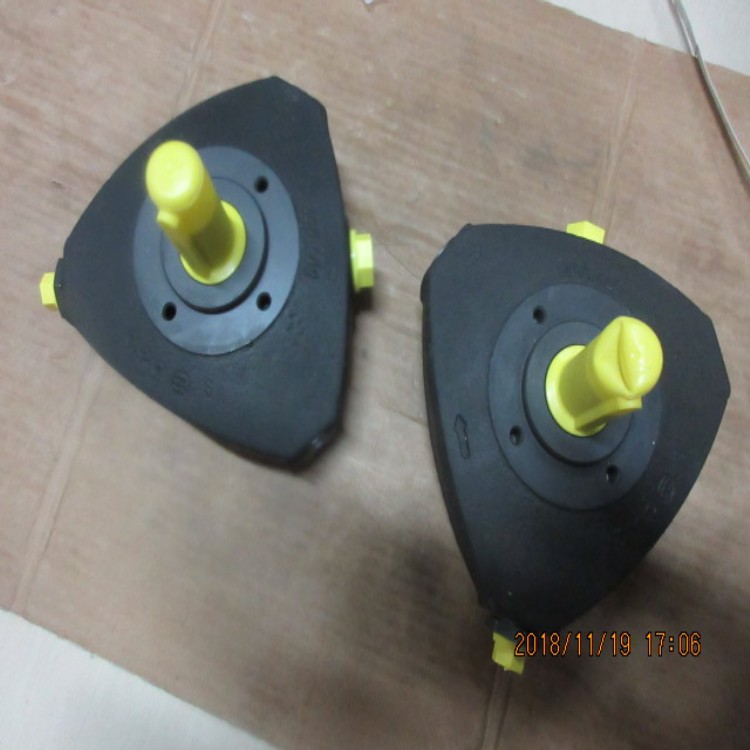

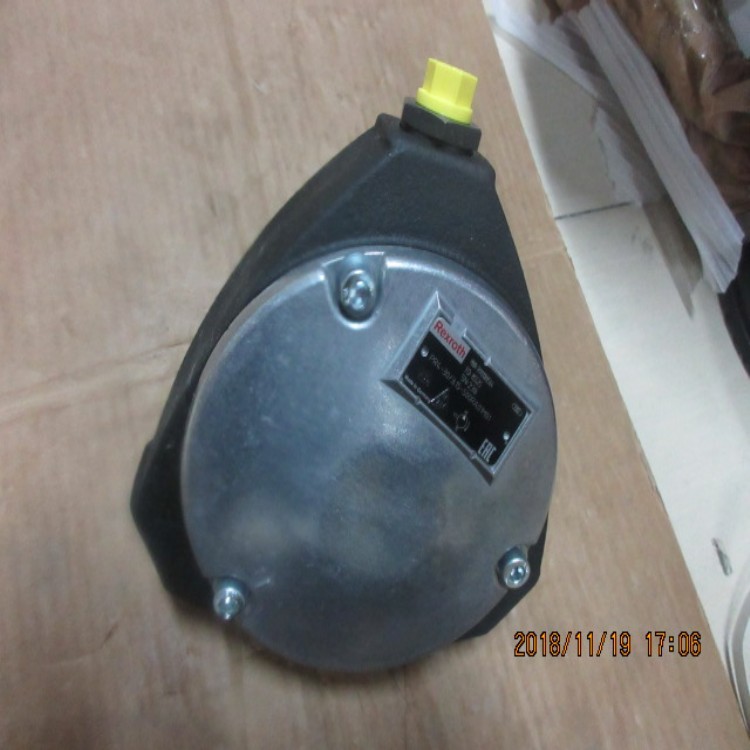

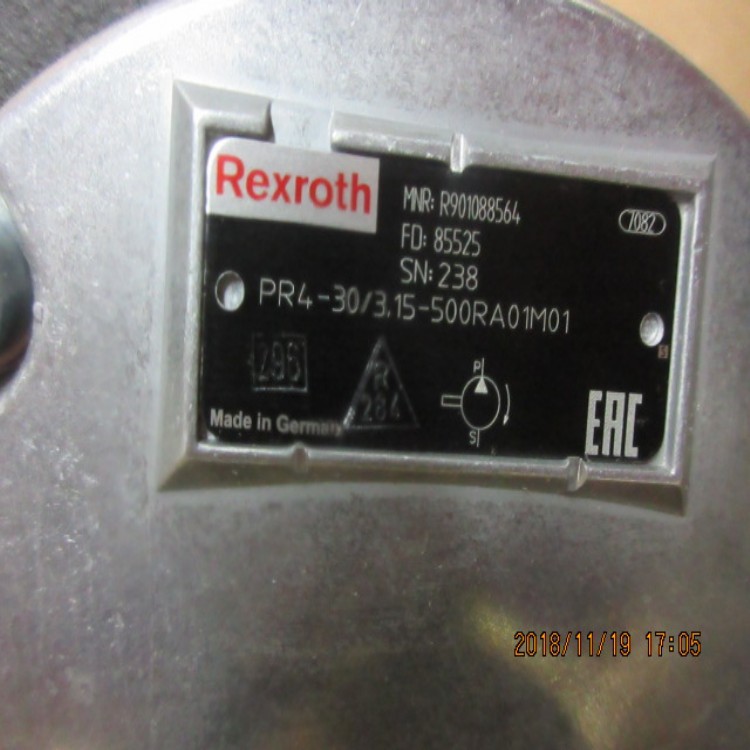

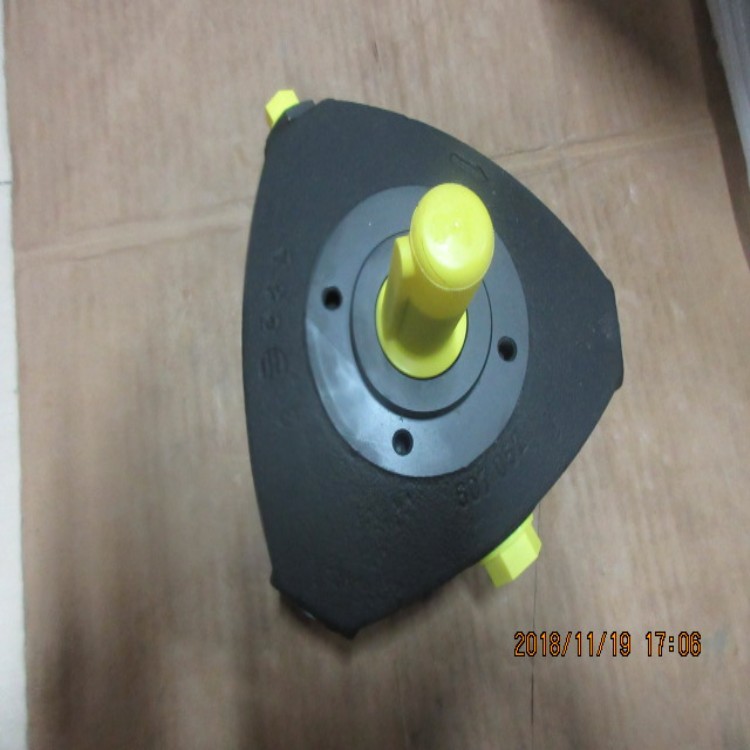

德国Rexroth/力士乐 PR4-3X/3.15-500RA01M01 柱塞泵

PR4型液压泵是由阀门控制的自吸式径向活塞泵，排液体积恒定，产生的压力极高，可达700bar。

特点

– 自吸式，阀控制

– 工作噪音极低

– 液动润滑的滑动轴承带来长使用寿命

– 设计非常紧凑，因此安装方便

– 可选择与定量和变量叶片泵组合

– 五种规格

PR4 1X 系列

– 固定排量

– 规格 0.40 至 2.00

– 工作压力 700 bar

– 排量 2 cm3

类型代码：

“PR4-1X/*W*01 “

“PR4”–径向柱塞泵，固定排量，压力 700 bar

“1X”–系列：10 至 19（10 至 19：安装和连接尺寸不变）

规格(NG)：0.40-700, 0.63-700, 1.00-450, 1.60-250, 2.00-175

（所有规格的泵都配有三个柱塞）

“W”–旋转方向，从轴端看：W = 顺时针和逆时针

传动轴：

  A = 平键轴

  G = 花键轴 10 x 12，DIN 5481（用于与叶片泵组合）

“01”–管路连接：01 = 管螺纹，ISO 228/1

密封材料：

  M = NBR 密封件（丁睛橡胶）

  V = FKM 密封件（氟橡胶）

压力油口：

  01 = 1 个压力油口

  03 = 3 个压力油口

技术数据

轴负载：无法吸收径向力和轴向力！

安装方式：正面安装

管路连接：拧入式管接头

旋转方向（对着传动轴看去）：逆时针或顺时针，对流动方向无影响

液压油

允许的液压油：符合DIN 51524 第 2 部分的HLP 矿物油

工作温度范围：-10 至 +70 °C

粘度范围：10 至 200 mm2/s

液压油的允许污染度洁净等级符合ISO 4406 (c)：等级 20/18/15

备件

NBR 密封套件 R900312138

FKM 密封套件 R900313049

型号如下：

R900485830 PR4-1X/0,40-700WA01M01

R901283752 PR4-1X/0,40-700WA01M01-A476

R900344101 PR4-1X/0,40-700WA01M01G

R900358843 PR4-1X/0,40-700WA01M01N

R900346478 PR4-1X/0,40-700WA01V01

R900560414 PR4-1X/0,40-700WA01V01

R901293782 PR4-1X/0,40-700WA01V01-A499

R900360568 PR4-1X/0,40-700WG01M01

R900345609 PR4-1X/0,63-700WA01M01

R901317145 PR4-1X/0,63-700WA01M01-A476

R901444300 PR4-1X/0,63-700WA01M01-C3.1

R900361014 PR4-1X/0,63-700WA01M01N

R901404345 PR4-1X/0,63-700WA01M03

R900702336 PR4-1X/0,63-700WA01V01

R900345936 PR4-1X/0,63-700WG01M01

R900490630 PR4-1X/1,00-450WA01M01

R900582010 PR4-1X/1,00-450WA01M01-A168

R901240743 PR4-1X/1,00-450WA01M01-A476

R900335678 PR4-1X/1,00-450WA01M01G-EP3128

R900374335 PR4-1X/1,00-450WA01V01

R900352847 PR4-1X/1,00-450WG01M01

R900331074 PR4-1X/1,60-250WA01M01

R901281464 PR4-1X/1,60-250WA01M01-A476

R901328765 PR4-1X/1,60-250WA01V01

R900375664 PR4-1X/1,60-250WG01M01

R900331074 PR4-1X/1,60-250WA01M01

R901281464 PR4-1X/1,60-250WA01M01-A476

R901328765 PR4-1X/1,60-250WA01V01

R900375664 PR4-1X/1,60-250WG01M01

R900485829 PR4-1X/2,00-175WA01M01

R900583244 PR4-1X/2,00-175WA01M01-A166

R901281478 PR4-1X/2,00-175WA01M01-A476

R900585675 PR4-1X/2,00-175WA01V01

R900349254 PR4-1X/2,00-175WG01M01

R900338749 PR4-1X/2,00-250WN01M01-A71

R900345917 PR4-1X/2,00-250WN01M01-A71
